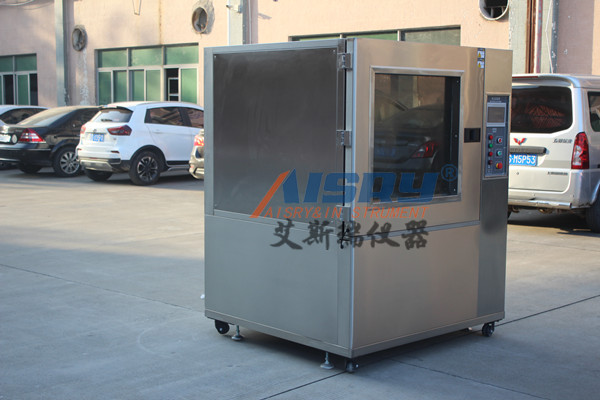

沙塵試驗箱的核心結構包括哪些部分
沙塵試驗箱的核心結構由多個精密組件構成，旨在模擬真實沙塵環境并準確控制試驗條件。以下是其核心結構的詳細解析：
1. 箱體結構
材質與設計：
外殼：采用高強度金屬材料（如冷軋鋼板）或不銹鋼，表面噴塑處理，兼具耐用性和抗腐蝕性。
內膽：使用進口SUS304不銹鋼板，確保與沙塵接觸面的耐磨性和光潔度。
密封性：箱門配備大尺寸鋼化玻璃觀察窗（帶刮塵器）和硅膠密封條，保證密閉性并便于觀察試驗過程。
2. 沙塵循環系統
核心組件：
全塑離心風機：提供持續氣流，驅動沙塵顆粒在試驗箱內循環。
錐形料斗與擴散口：形成“O”型閉式垂直吹塵循環系統，確保沙塵均勻分布。
振動裝置：防止沙塵在管道或箱壁沉積，維持試驗條件穩定。
3. 空氣處理系統
溫濕度控制：
加熱器：位于循環風道中，防止沙塵受潮結塊。
除濕裝置：通過調節箱內溫度或獨立除濕模塊控制濕度（通?！?0%RH）。
進氣/出氣濾網：雙重過濾設計，避免外部污染物進入并阻止沙塵外泄。
4. 控制系統與監測
智能控制：
可編程控制器：支持設定風速（0.5~29m/s）、沙塵濃度（2~10kg/m3）、試驗時間（0~999小時）等參數。
傳感器與儀表：實時監測并顯示溫濕度、氣壓、粉塵濃度等關鍵數據。
安全保護：具備超溫報警、過載保護、漏電保護等功能，確保試驗安全。
5. 輔助系統
真空裝置：用于IP6X等級測試，抽取樣品內部空氣形成負壓，驗證全防塵能力。
試品電源插座：提供防塵型電源接口，支持通電測試。
照明與觀察：內置防爆防潮白熾燈，便于觀察箱內樣品狀態。
6. 機械室與電氣控制柜
布局：箱體下部為機械室，集成風機、振動器等設備；右側為電氣控制柜，集中控制儀表和元件。
沙塵試驗箱通過整合箱體密封結構、沙塵循環、空氣處理、智能控制四大核心模塊，實現了對沙塵環境的精準模擬和試驗條件的穩定控制，為產品可靠性測試提供了關鍵支持。
