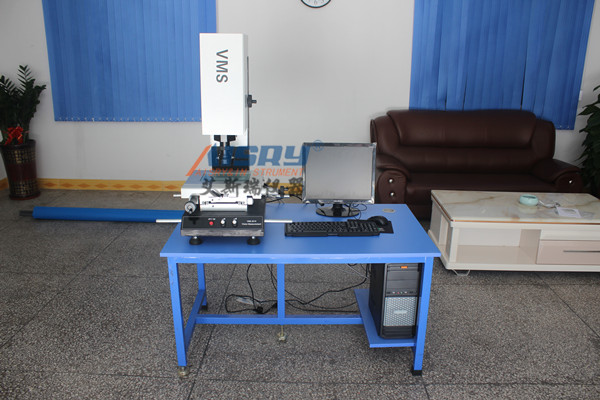

手動影像測量儀中光學放大和影像放大的區別是什么
手動影像測量儀中的光學放大和影像放大是兩種不同的放大機制，其核心區別在于放大原理、實現方式、精度影響及應用場景。以下是詳細對比與分析：
一、光學放大 vs 影像放大：核心區別
特性 光學放大 影像放大
定義 通過鏡頭物鏡改變光路，直接放大工件圖像 通過軟件算法對采集的數字圖像進行插值或縮放
實現方式 依賴鏡頭倍率（如2X、5X、10X） 依賴圖像處理算法（如雙線性插值、像素重采樣）
放大倍數范圍 通常為2X~100X（物理限制） 無物理限制，可任意放大（如1000X以上）
精度影響 放大倍數越高，分辨率越高（受鏡頭光學性能限制） 放大倍數越高，圖像越模糊（因插值導致像素失真）
應用場景 高精度尺寸測量、形位公差分析 快速預覽、局部特征放大、圖像標注與報告生成
二、光學放大的關鍵特性
1、物理放大機制
光學放大通過鏡頭物鏡的焦距和物距關系實現，放大倍數公式為：
放大倍數= 像距/物距=鏡頭焦距/工作距離
例如：鏡頭焦距為100mm，工作距離為20mm，則放大倍數為5X。
2、分辨率與景深
光學放大倍數越高，分辨率越高（可分辨更小的工件細節）。
但景深會減?。ㄈ?0X鏡頭景深可能僅0.1mm），需頻繁調焦。
3、硬件依賴性
光學放大受鏡頭倍率、相機像素尺寸、光源均勻性等硬件參數限制。
更換鏡頭是改變光學放大的專用方式。
三、影像放大的關鍵特性
1、數字處理機制
影像放大通過軟件對采集的圖像進行插值（如雙線性插值、雙三次插值）或縮放，不改變物理光路。
例如：將1000×1000像素的圖像放大至2000×2000像素，像素值通過算法估算。
2、精度與失真
影像放大倍數越高，圖像越模糊（因插值導致像素失真）。
無法提高實際分辨率，僅改變顯示尺寸。
3、軟件靈活性
影像放大可實時調整，無需硬件改動。
支持局部放大、多窗口顯示、圖像標注等功能。
四、光學放大與影像放大的協同作用
1、高精度測量場景
光學放大為主：如測量芯片引腳寬度（0.1mm以下），需使用高倍鏡頭（如50X）進行光學放大，確保邊緣清晰。
影像放大為輔：在軟件中局部放大測量區域，輔助人工判讀或算法識別。
2、快速預覽與報告生成
影像放大為主：在軟件中快速放大圖像，生成測量報告或標注缺陷位置。
光學放大為輔：通過低倍鏡頭（如2X~5X）快速定位工件，再切換至高倍鏡頭進行詳細測量。
五、常見誤區與解決方案
誤區1：混淆光學放大與影像放大
現象：用戶認為影像放大可以提高測量精度。
解決：明確光學放大改變物理光路，影像放大僅改變顯示尺寸。高精度測量需依賴光學放大。
誤區2：過度依賴影像放大
現象：在低倍鏡頭下通過影像放大測量微小特征，導致誤差。
解決：優先選擇合適倍率的鏡頭，再通過影像放大輔助觀察。
誤區3：忽略鏡頭分辨率限制
現象：使用高倍鏡頭但相機像素不足，導致圖像模糊。
解決：確保鏡頭分辨率（如數值孔徑NA）與相機像素尺寸匹配。
六、應用案例對比
案例 光學放大 影像放大
測量芯片引腳寬度 使用50X鏡頭，分辨率可達0.001mm 影像放大至100X，但實際分辨率仍為0.001mm
快速定位PCB板孔位 使用2X鏡頭快速掃描 影像放大至10X，標注孔位坐標
檢測模具表面缺陷 使用20X鏡頭觀察微小裂紋 影像放大至50X，突出裂紋區域
七、總結與建議
光學放大是高精度測量的基礎，直接影響分辨率和景深。
建議：根據工件Z小特征尺寸選擇合適倍率的鏡頭（如需測量0.05mm的孔，建議使用20X以上鏡頭）。
影像放大是輔助觀察與報告生成的工具，無法提高實際精度。
建議：在軟件中合理使用影像放大，避免過度依賴。
協同使用是Z佳實踐，通過光學放大獲取高精度圖像，再通過影像放大優化顯示作用。
八、技術參數對比表
參數 光學放大 影像放大
放大倍數穩定性 高（受鏡頭物理限制） 低（受軟件算法影響）
分辨率 高（與鏡頭倍率成正比） 低（插值導致失真）
景深 ?。ǜ弑剁R頭景深淺） 無影響（數字處理）
成本 高（需更換鏡頭） 低（無需硬件改動）
通過以上對比，用戶可根據測量需求選擇合適的放大方式，或結合兩者實現效率、高精度的測量。
